Sondes anémoclinométriques multitrous
Développement de systèmes de mesure complets et étalonnage
©2014-2021 - AIRREDIC
Les sondes de pression multitrous sont dédiées aux mesures d’écoulement en 3D.
Avec une expérience de plus de 25 ans en développement de sondes de mesure aérodynamiques
et aérothermiques, dont plus de 20 ans dans le domaine des sondes angulaires multitrous,
AIRREDIC propose une gamme de prestations complète, allant du développement de sondes
spécifiques à l’étalonnage dynamique en conditions d’essais. Les systèmes fournis peuvent inclure
également les boitiers de capteurs et le développement de logiciels de traitement des mesures
ou de pilotage d’essais automatisés (déplacement, acquisition et traitement).

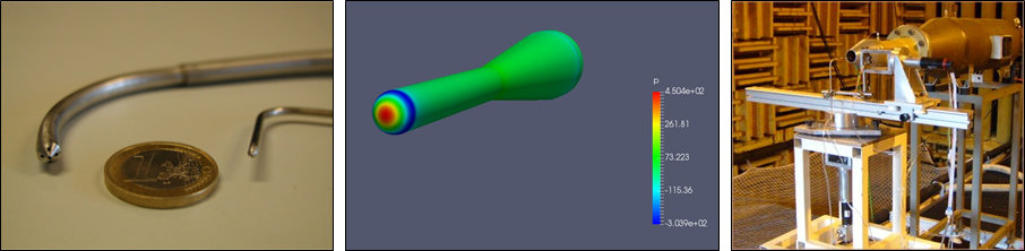

Développement de sondes spécifiques :
AIRREDIC réalise l’étude complète de sondes spécifiques en fonction de vos besoins :
•
sondes de pression et température totales;
•
sondes de pression multitrous (sondes 5 trous ou omnidirectionnelles, avec température, ...)
en prenant en compte les différents phénomènes (échanges aérothermiques, interaction avec le
support et l’environnement expérimental, ...).
Étalonnage dynamique :
AIRREDIC propose également des prestations d’étalonnage en pression, vitesse et température de
sondes existantes (selon dimensions des sondes, nous consulter).
AIRREDIC dispose de son propre banc d’étalonnage composé :
•
d’une soufflerie (vitesse comprise entre <3 et >110 m/s);
•
d’un banc multi-axes motorisé et automatisé (précision < 0.2° sur les angles);
•
d’une chaîne de mesure complète (en pression et température)
Dans le cas de besoins spécifiques des partenaires d’AIRREDIC mettent à sa disposition des moyens
d’essais correspondant à ces spécifications (Mach : 0.1 et 1.5; température jusqu’à 600°C, ...).
Traitement des mesures :
Le logiciel de traitement des mesures développé par AIRREDIC, basé sur des procédures
d’interpolation optimisées, permet d’étendre le domaine de mesure tout en améliorant la précision.
Ainsi, pour une sonde à 5 trous, le domaine de mesure est étendu à +/- 55° avec une précision < 1°
sur les angles et < 1% sur la vitesse, quel que soit l'angle de mesure (voire < 0.5° et < 0.5% en fonction
de la précision des capteurs utilisés et des paramètres d’étalonnage).
Ce logiciel peut être adapté à toute configuration et est fourni :
- soit sous la forme d’un programme exécutable autonome (ou d’une DLL) à implémenter sous
Python, LabView, …;
- soit sous la forme d’une interface graphique utilisateur, ...
Intervention sur site :
AIRREDIC réalise également des mesures sur site à l’aide de son propre système de mesure par
sonde 5 trous. Pour toute étude spécifique, nous consulter :
Contact AIRREDIC
La
géométrie
de
la
sonde
et
de
son
support
est
optimisée
à
l’aide
de

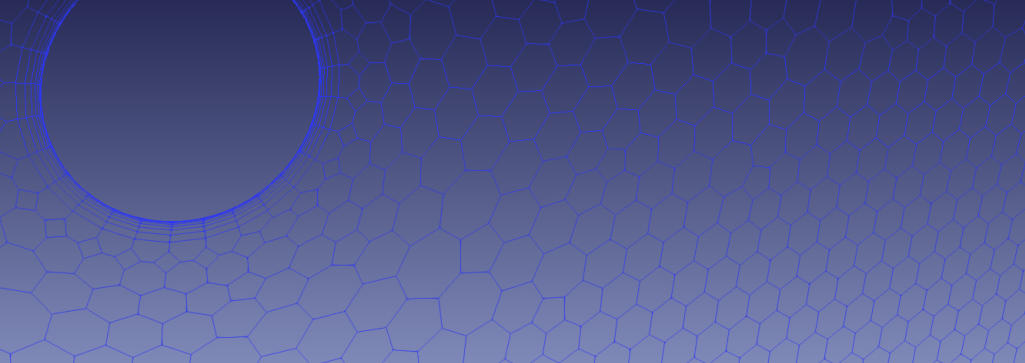

simulations
numériques
(CFD).
Des
partenaires
d’AIRREDIC,
spécialisés
en
prototypage
et
instrumentation,
assurent
ensuite
la
fabrication de la sonde. AIRREDIC fait également appel à l’impression 3D métal.
